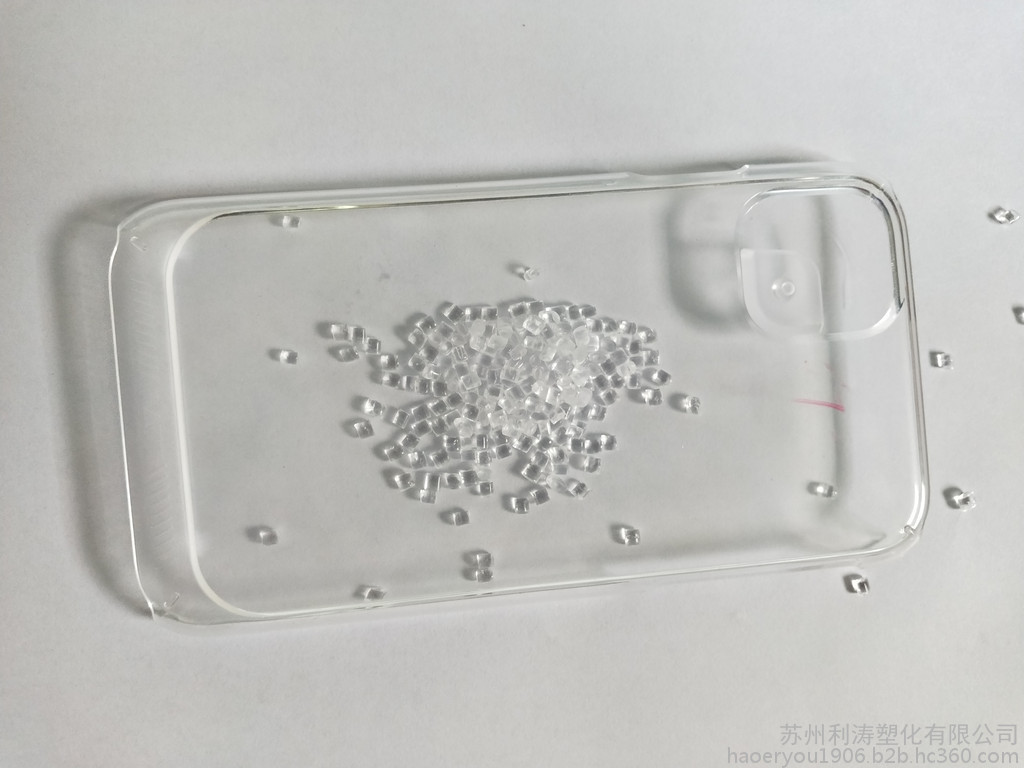

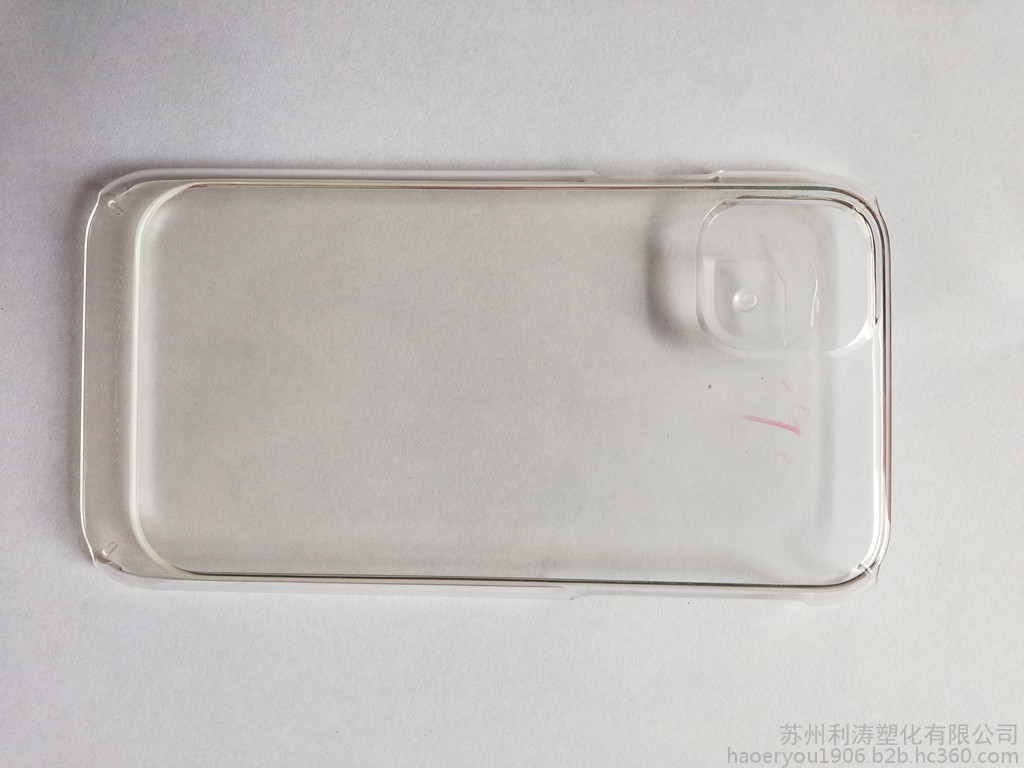

抗刮花PC成型注意事项:
烘料温度:90度4-6小时;
模具温度:75-90度(产品没有变形的情况下模温尽量高点);
注塑温度:210-250度
产品水口需要用电热钳加工!
本材料属特殊分子结构,必须用GPPS、PMMA或PP彻底清洗干净炮筒,如果清洗不干净就会产生雾白状!
成型工艺建议:
低注塑温度,中低注塑速度(建议50以下),提高锁模力,必须用120以上高注塑压力和高保压压力,生产的产品密度越大越好,铅笔硬度也会越高,抗刮花性能就会更好!
同样的材料,中等80注塑压力生产出来的产品密度和产品硬度,比120以上高注塑压力生产出来的产品硬度要低很多,抗刮花性也就差更多了!所以使用这种特殊的抗刮花pc材料必须使用120以上高注塑压力,这样生产出来的产品抗刮花性能才能达到指甲刮不花的满意效果。
模具收缩率设计:
普通PC收缩率0.5-0.7%,我们的特殊抗刮花PC收缩率0.2-0.6%,我们有客户模具收缩率设计在0.2%,也有的设计在0.25。抗刮花PC产品的收缩率设计特别要求点,就是要求在注塑压力一定要达到120以上时,产品尺寸才能刚到达到图纸设计要求的状态,这样就可以强迫后续每次注塑车间生产都必须把产品密度做到最大,产品的尺寸才能刚好达到图纸要求,这样高注塑压力生产出来的产品硬度才高,抗刮花性能达到满意的效果!
本材料属超长分子链结构,三板模具比两板模具生产的产品冲击性能会更好!
注塑密度越大,产品抗刮花性能越好!
抗刮花效果好的产品=材料分子硬度高+注塑出的产品分子密度高+注塑出来产品表面的摩擦系数低
本材料属慢速结晶性能,注塑出来必须在室温下至少放置3天后才能测试铅笔硬度!

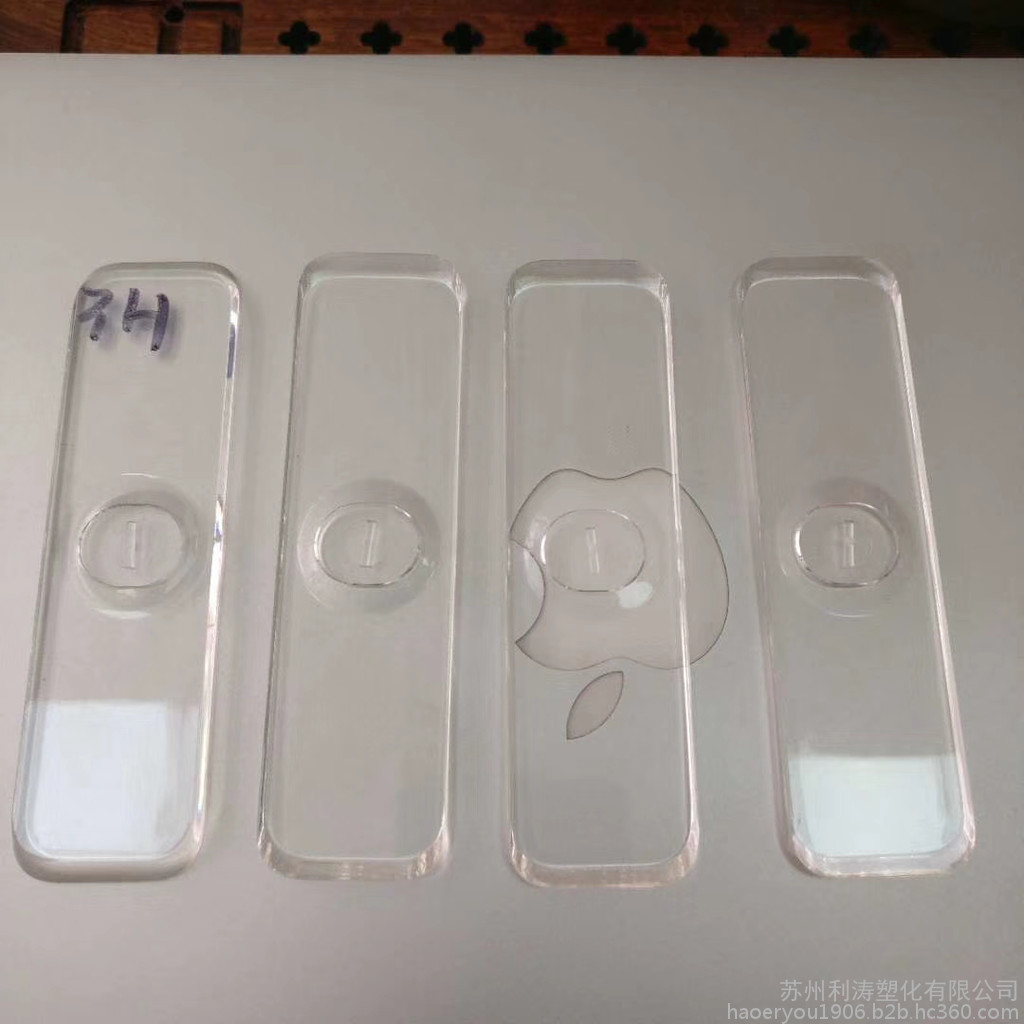

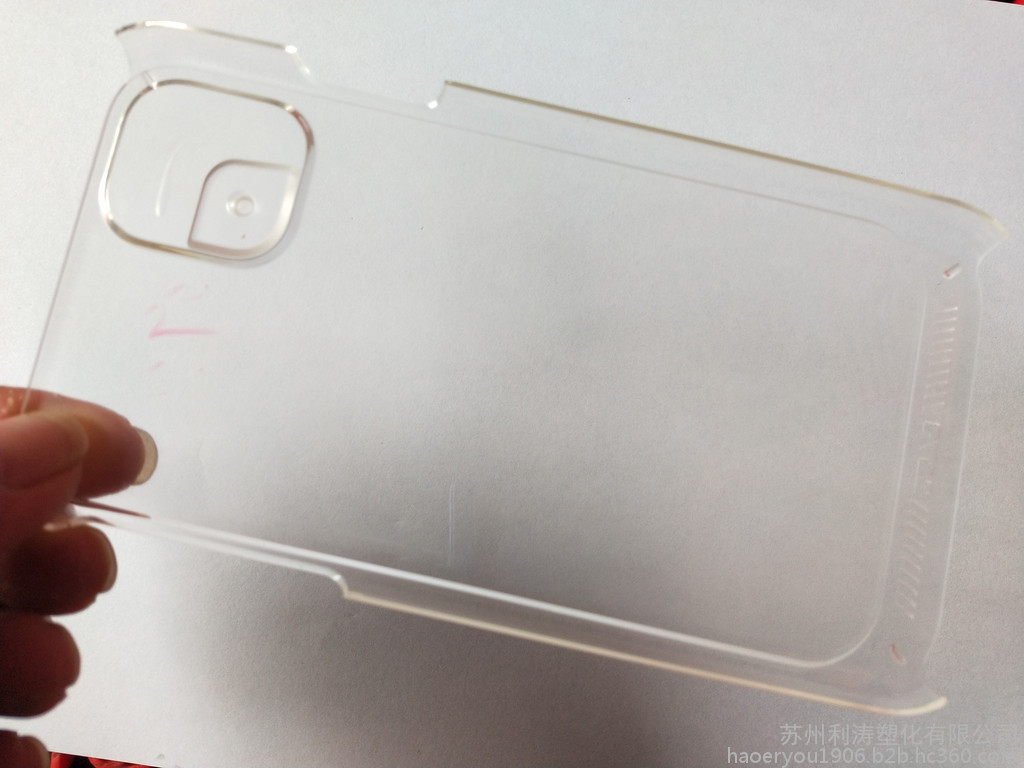

男人的大拇指指甲硬度是2.5H,如果客户要求产品能通过指甲刮擦测试,那么产品至少需要达到三菱铅笔3H硬度!
铅笔硬度等级标准: 4B、3B(普通PC硬度)、2B、IB、HB、F、H、2H ( 男人指甲硬度2.5H)、3H、4H、5H
