通过有效渗透混凝土深处，并和混凝土中的游离钙成分发生凝胶反应，在混凝土的孔隙中形成

一个网状结构，使得混凝土中的结构更加致密、坚固，毛细孔被有效密封，避免了混凝土

灰尘从表面空隙中析出。从而得到一个无尘、致密、高强度、高耐磨且具备大理石般光泽的混

凝土地面。使用越久光泽度越好，且寿命更可达到20 年以上，被公认为地坪类产品使用寿命的产品。并大量用于一般高硬度军事设施、国防、防空洞、遂道、大型桥梁、电力、仓储物流中心、码头、直升机停机砰、重型机械厂房、飞机维修库等混凝土、水磨石或金钢砂硬化剂地面上。

性能

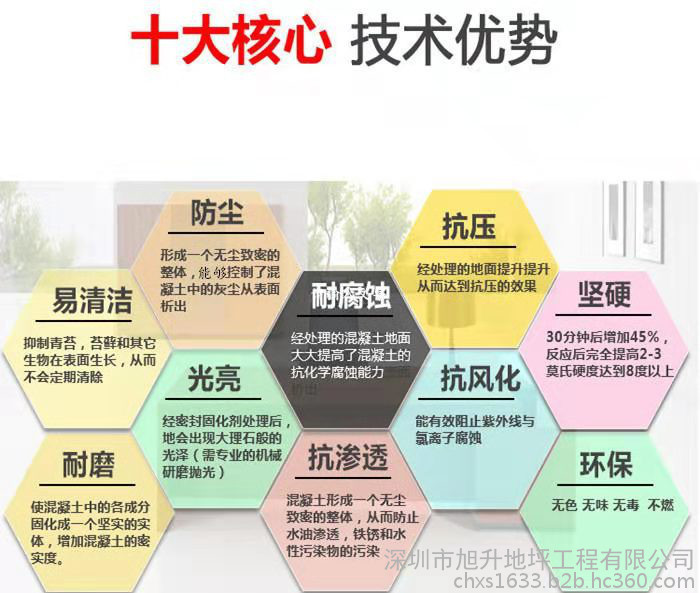

混凝土密封固化剂地坪六大作用

1.提高强度和硬能使混凝土的组成成分固化成一坚硬实体，形成一个三维空间网络结构，从而增加混凝土的密度，强度及硬度，并极大地提高了混凝土的抗磨能力和表面耐候性。收光后平滑的表面，会产生像大理石一样的美丽光泽。经过本产品处理过得混凝土，比未经处理，完全熟化的混凝土在30天后经抗压实验测定，强度增加四成以上，并且随时间持续增加强度。

2.密封抗渗只须一次使用，混凝土及受养护作用并且在生命周期中密封，而且可抗任何油污及其它污物。

3.养护混凝土对新做的混凝土地面可抑制细微裂痕及温差裂缝的产生。当施工用于经过适当浇灌及刚完工之坚固的混凝土上，与混凝土成分发生化学反应生成的物质会保留住对水化过程中极为重要的水，而一致性的养护混凝土。

4.不产生灰尘本品与混凝土中的硅酸盐发生化学反应，

5.超强的结合能力由于消除表面不利结合之混凝土盐类，处理好的表面更有利于上漆，防水材料，结合剂及地板材料的使用，与任何种类的涂装材料的结合及相容。

6.节约大量维修及维护成本无需打蜡，仅需清水拖地。

施工

1、混凝土浇注要求：混凝土地面的强度设计要求≥C30，2米靠尺正负误差≤ 3mm。

2、清洁地面:对于新浇注的混凝土，使用抹光机抹平、压实，应至少养护15天 后再打磨、清除表面的白碱和浮尘。对于旧的混凝土地面或金钢砂硬化剂地面，

清除表面的油污、涂料和松散结构等影响渗透的物质，然后彻底清扫地面。

3、对过于干燥的旧地面，使用清洁水充分润湿混凝土表面。

4、使用混凝土密封固化剂干粉剂按1:5--1:10比例兑水均匀泼洒在地面上，期间必须使各面都有均匀浸泡到材料。

5、当气温较高时，表面的硬化剂由于水份蒸发的原因很快变粘稠，可喷涂少量水稀释变稠的硬化剂,但用量不宜过多。

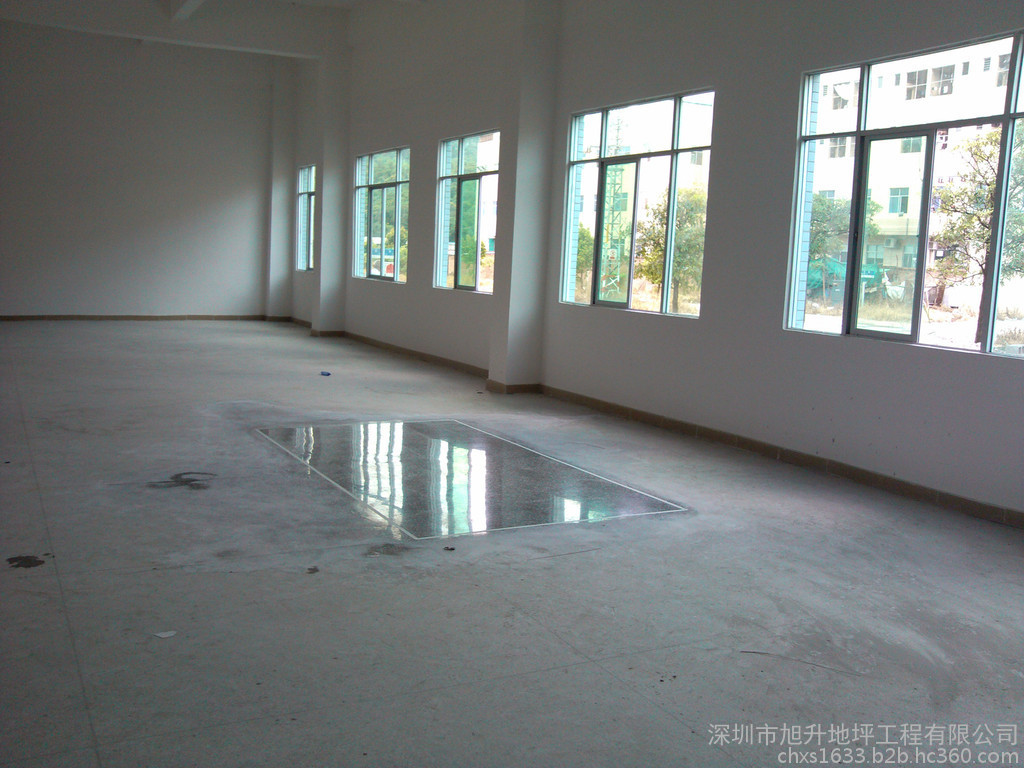

6、完成上述步骤下一步进行打磨，可使用50#到3000#水磨片循环打磨，每次打磨并根据现场情况浸泡材料。

7、养护：干燥24小时后地面可步行开放，正常使用应养护七天后再投入使用。渗透的硬化剂有效成分逐渐与水泥反应，经常使用湿拖把清洁地面能促进渗透到混凝土内部的凝胶继续反应，能更早获得强度和光泽度 。

8、抛光：成品后的地面随着使用时间的频繁磨擦会变得越来越光亮，也可做完后立刻用机械进行人工抛光，以得出一定光泽度的地坪效果。
