抗冲击波活门产品用途

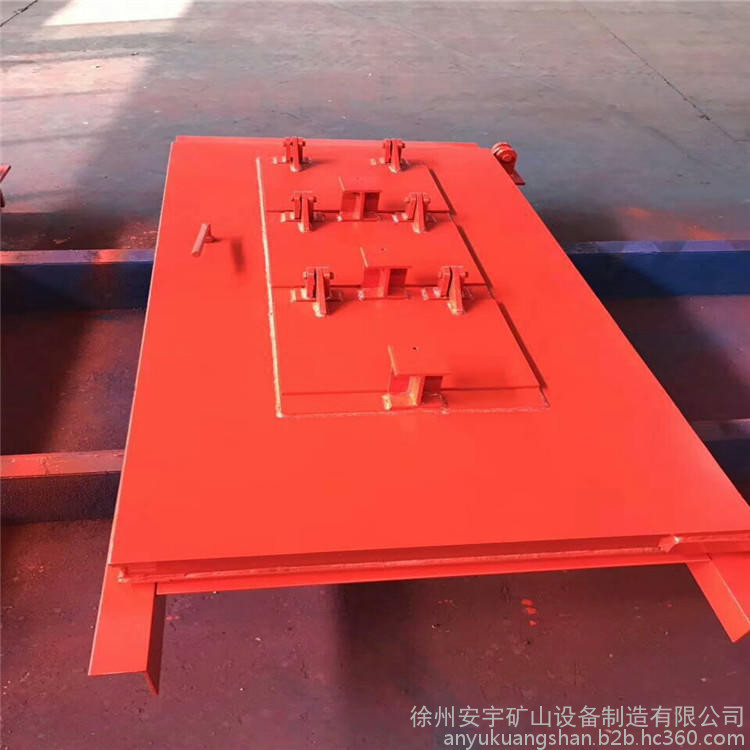

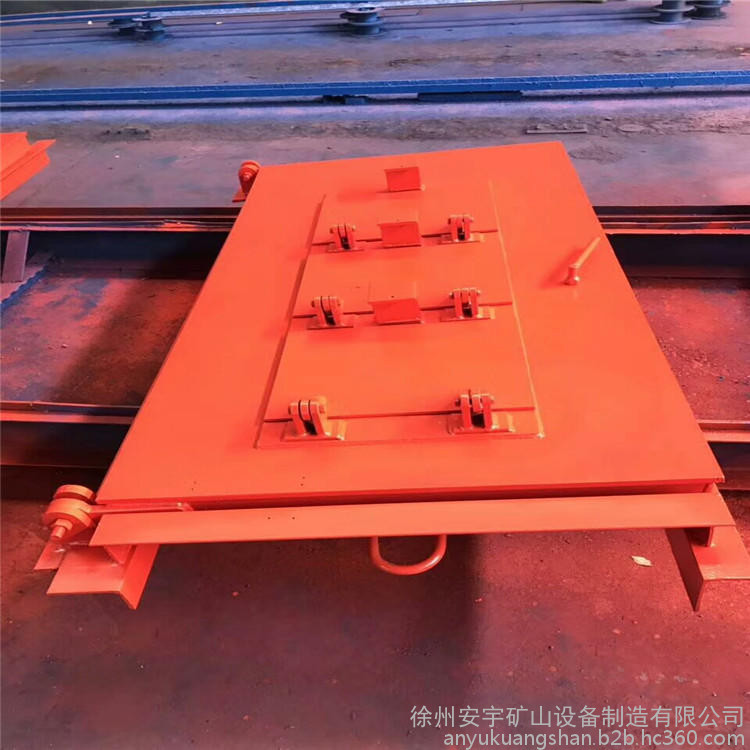

抗冲击波活门用于井下，起抗冲击波、调节库房所需风量和隔离作用。本抗冲击波活门由门框、门扇、闭锁装置、饺页等部件组成。

抗冲击波活门主要结构

1、门框为不等边角组焊框架结构。

2、门扇上部装有三组通风活门装置，即在活门底板开有三组共18个直径122mm的通风孔，活门板外部装有自动 张开12度角的活门悬板。每组活门通风量为2000立方/h，总通风量为6000立方/h，风速按8m/s进行设计，使用时可根据井下爆破材料库需要风量和总回风道负压值，确定通风活门组数，并可调节每组活门悬板的张启角度进行微调，以满足 通风量。当库内一旦发生意外情况，冲击波经过衰减后，余压只要大于20KPa时，活门悬板受压再3-8s内自动关闭，与外界隔离，起到保护作用，由总回风道排出。

3、闭锁装置设置2组，一组为通常关闭用的闭锁轴，手柄转动式；另一组为紧急闭锁装置，其功能是当冲击力 大于294N时，瞬间，门与门框紧闭，压缩密封圈，锁头进入锁芯，拨动双片弹簧，制动闭锁，防止门反弹； 拨动外钥匙手柄即可解除闭锁。

4、下饺页采用单向推力球轴承支撑，中间采用弹簧折页，确保门自动关闭。

5、密封方式采用“9”字形截面橡胶条密封。

抗冲击波活门相关参数

图号           门框尺寸(mm)   承压（kPa)    通风量（m3/h)

T86-FH2500/918       9001800        2500            6000

T86-FH1500/918       9001800        1500            6000
