本公司供应安由AY-580R微波接收机质量保证，欢迎咨询洽谈。
技术指标：
调谐器 音频
输八频率：950.0～2050.0MHz 伴音副载波
输入电平；-65 ～ -3OdB 频率范围：4.5～9.3MHZ
中频频率：479.5 MHz 频带宽度：180k、330k、400KMHz
中频带宽：27MHz 伴音失真度：<1%
镜像衰减：40dB 输出电平：2.0Vp-p
静态门限：6dB （典型） 去加重值；50uS、75uS、J17
增益拉制：AGC （自动增益控制）
输入阻抗：75Ω 视频
LNB：DC 18V，300mA ( max） 输出电平；1.0Vp-p
其他 去加重值：按CCIR405-1公告中625行标准
电源：AC 220V ±20V 视频范围：25HZ-5.5MHz
功耗：13W 去扩散衰减：>40dB
尺寸：480（W）×190（D）×44（H）mm 接口：RCA
一、机后面板的接线

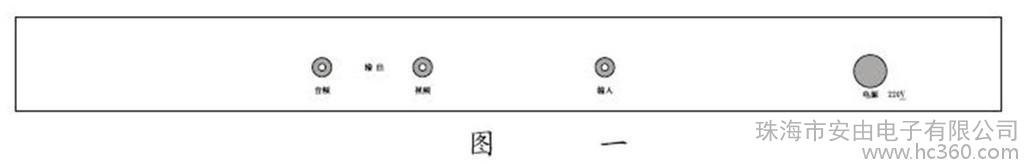

如图一所示，音频输出端、视频输出端分别与监视器音频输入端、视频端相连，电源线接入220V交流电，输入端（18V）接RO-6610输出。
二、机前面板的操作
如图二所示，接通电源后，显示窗内首先出现6 个“8 ”字符，1 秒钟后变为固定的频率数
显示窗旁的三个按键分别为“功能键”、“下调键”、“上调键”，具体操作步骤如下：
1 、按一下功能键，频率数前出现“F”字符，然后按下调键或上调键改变接收信号的频率，按一下频率递增或递减0.5MHZ ，按定该键1秒钟后频率将快速连续变化直至松开按键为止（频率范围从950.0～2050.0MHz ）。
2 、调完频率后再按功能键转到C/Ku波段选择，显示窗出现“C”或“Ku”字符，按下调键或上调键可选择所需的波段。
3 、调完C/Ku 波段再按功能键转到伴音频率选择，显示窗出现“A”字符以及现有的伴音频率，调整伴音频率的操作与步骤1相同（伴音频率范围从4.50～9.30MHz，每一跳的步长为0.01MHz）。
4 、调完伴音频率后再按功能键转到伴音带宽选择，显示窗显示现有的伴音带宽，然后按下调键或上调键选择不同得伴音带宽（分别为180KHz、330KHz、400KHz ）。
5 、调完伴音带宽后再按功能键转到伴音去加重选择，显示窗显示现有的伴音去加重值，然后按下调键或上调键选择不同的伴音去加重值（分别为50uS、75uS、J17）。
6 、调完伴音去加重后再按功能键转回正常状态，所有的参数存入机内的存储器，供下次开机时调用，显示窗显示选定的频率数。
